冷凝器膠球清洗裝置系統機組基本結構的清洗分析

冷凝器膠球清洗裝置系統機組的水、汽硅含量在投運后一段時間內達不到標準，會造成汽掄機結硅垢或積硅鹽，影響機組的效率。產生此問題的原因是冷凝器膠球清洗裝置系統凝汽器沖洗質量不良。為此,提出冷凝器膠球清洗裝置系統凝汽器沖洗的方法、步驟和技巧。

冷凝器膠球清洗裝置系統機組普遍存在投運后水、汽硅含量長期超標問題。根據對多臺冷凝器膠球清洗裝置系統機組較長時間的跟蹤分析，認為其主要原因是冷凝器膠球清洗裝置系統凝汽器冷態和熱態沖洗質量不良，大量含硅物質殘留于空冷系統，尤其是空冷系統中的水平管道。這些含硅物質會緩慢釋放到凝結水中，從而導致凝結水硅超標。另外，現有的冷凝器膠球清洗裝置系統機組的凝結水精處理系統有些采用粉末樹脂覆蓋過濾器，這種精處理系統并無除硅能力。這樣,硅超標的凝結水會持續污染給水,終導致蒸汽硅超標。

一般濕冷機組在試運期間水、汽中硅含量就能達標，而冷凝器膠球清洗裝置系統機組則要投運3個月到半年后才能達標。對此,總結出一套冷凝器膠球清洗裝置系統凝汽器的沖洗方法，實施該方法可使冷凝器膠球清洗裝置www.pasonfoods.com系統機組的水汽質量盡早達標。

1冷凝器膠球清洗裝置系統凝汽器的基本結構

冷凝器膠球清洗裝置系統凝汽器結構主要分為上下兩部分，下部為支撐設施，上部為熱交換裝置（圖1）。熱交換裝置分多個熱交換單元，圖2為一個熱交換單元的結構。每個熱交換單元由1根配汽管和2根凝結水管圍成三角形，側面用截面為橢圓形的換熱管連接配汽管和凝結水管;相鄰二根換熱管間裝有褶皺形散熱片，它們緊密排列成二個側面。熱交換單元的換熱示意見圖3。

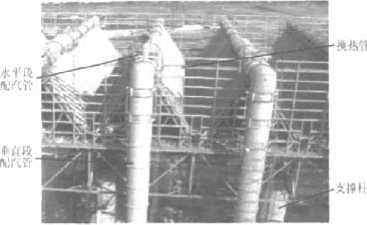

圖1冷凝器膠球清洗裝置系統塔結構

冷凝器膠球清洗裝置系統系統所需的冷卻空氣通常由機械通風方式供應。冷凝器膠球清洗裝置系統系統流程（圖4）:低壓缸排出的乏汽進入排汽管（直徑一般為6m），經排汽管到達各個配汽母管，其管徑是變化的，由近排汽管端到遠排汽管端管徑逐漸減小,大直徑約為6m,小直徑約為2m；由配汽母管將汽輪機乏汽分配給各個配汽管，配汽管主要分豎直段和水平段,豎直段管徑均勻大約為2m,水平段直徑仍然從進汽端到遠端逐漸減小,大直徑約為2m,小直徑為0.5m；各個配汽管將乏汽分配給各個換熱管，乏汽在每根換熱管內進行熱交換后冷凝成水并匯集到下端的凝結水管，再經凝結水收集管匯總后進入熱井。

圖2冷凝器膠球清洗裝置系統塔某一熱交換單元結構

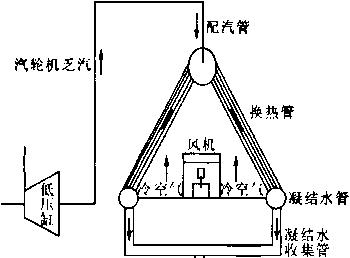

圖3換熱單元換熱示意

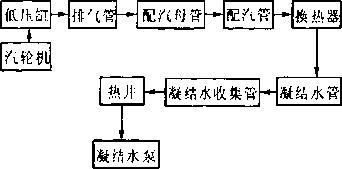

圖4火力發電廠空冷系統流程

2冷凝器膠球清洗裝置系統凝汽器的冷、熱態沖洗

冷凝器膠球清洗裝置系統凝汽器的沖洗分為冷態沖洗和熱態沖洗。冷態沖洗是基建階段對空冷管道和換熱器進行人工清理和沖洗，目的是清除運輸和安裝過程中進入系統的沙子、鐵屑、焊條、焊瘤、銹皮等較大顆粒的雜質。鑒于空冷系統體積龐大以及管線長、變徑多等特點，新建機組即便進行了冷態沖洗，其內部仍會留存較多的小顆粒機械雜質(如鐵銹、小沙粒)，還會對機組水汽品質造成嚴重污染，所以后續的熱態沖洗必不可少。熱態沖洗就是用熱蒸汽對冷凝器膠球清洗裝置系統凝汽器的管路、換熱器進行高速?zèng)_洗,將冷態沖洗后殘留的機械雜質從系統中清除出去。因所用熱蒸汽流速高、溫度高,故可使沖洗效果提高，更好地清除雜質。

2.1冷態沖洗

整個冷凝器膠球清洗裝置系統凝汽器的沖洗堅持從上到下、及時排污的原則。內部沖洗包括排汽管、配汽管、換熱管、凝結水管、凝結水收集管的清理和沖洗。

先對排汽管、配汽母管和配汽管(圖5)進行人工沖洗和清理。排汽管和配汽母管、配汽管直徑較大，先在內部搭設架子，用電動鋼絲刷對管壁進行徹底清理，再?gòu)纳贤�下用高壓水槍進行沖洗，將雜質沖到配汽母管和排汽管水平段，然后徹底清除排汽管、配汽母管和配汽管水平段所有顆粒雜質。另外,清理配汽管時，不允許雜質進入換熱管內。

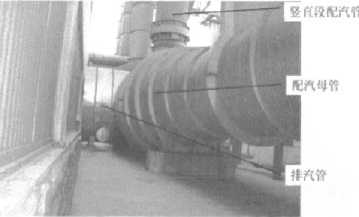

圖5膠球清洗裝置排汽管與配汽管

換熱管的沖洗。用高壓水槍對換熱管進行逐一單根沖洗，并確保無遺漏。因換熱管垂直管身的截面為扁長的橢圓形，在沖洗時要盡可能沖洗到全部?jī)?nèi)表面，應使高壓水槍在橢圓形兩個遠端往復運動沖洗。由于管道長度稍長且截面為扁長的橢圓形，管道下半段可能會沖洗不徹底,為避免此問題的發生,單根換熱管沖洗時間要求至少達到(3~5)min，確保每根管道的整個內表面都被沖洗到。

換熱管沖洗后,大量的雜物會匯集到凝結水管內，凝結水管內徑為600mm,單根管長96m,每個機組共16根。目前這部分管段管徑太小，人進入清理困難，用小流量高壓水槍進行沖洗效果不佳。因而建議采用連接劇V150mm臨時沖洗管道的方法，將臨時管道接在如圖6所示的凝結水管的一端，關閉凝結水收集管的進口閥門，凝結水管的另一端連接臨時排污管道并接到零米，開口排向地溝。起動水泵，根據不同的管道參數保持足夠大的流量對該管進行持續lOmin的沖洗，用高速水流將管道內的雜質沖出。沖洗水源可為工業水，沖洗至排污水清澈、管道內無殘留為止。

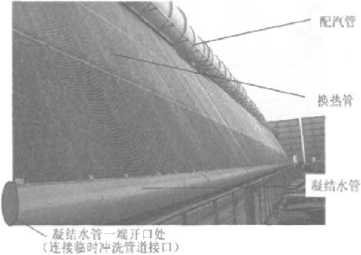

圖6冷凝器膠球清洗裝置系統塔某一換熱單元外側

凝結水收集管的清理。凝結水收集管用于匯集各個換熱單元冷凝下來的凝結水，并引流至熱井，管徑一般較小。這段管道水平段較多，1臺600MW機組空冷系統凝結水收集管水平管(dl68mm,圖7)累計長達約960m,現在的冷態沖洗因沖洗水流量太小無法達到，所以特別建議對凝結水收集管進行單獨且大流量沖洗，仍然用沖洗凝結水管時安裝的臨時沖洗管道，將原先的凝結水管沖洗出口端封閉，打開凝結水收集管的進水閥門，將收集管上的排污法蘭打開，用高速水流將收集管內部的污物沖出系統，從凝結水收集總管處的排污法蘭處排放。沖洗至出水清澈、無大顆粒雜質為止。然后關閉排污法蘭，仍用臨時沖洗水對凝結水收集管及熱井進行沖洗，將雜質沖到熱井，后清理熱井。人工清理熱井時，可以先進行掃除，然后用海綿將泥水吸凈，后，用面團粘除細小的機械微粒。此外,建議凝結水收集管在安裝時整體呈一定的斜率，向下連接至熱井。

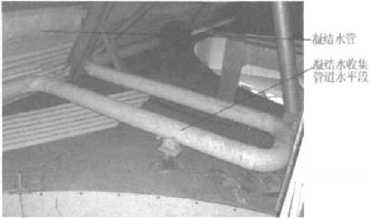

圖7水平分布凝結水收集管

2.2熱態沖洗

熱態沖洗的部件包括排汽管、配汽管、換熱管、凝結水管、凝結水收集管等�？绽淠�汽器熱態沖洗時要求汽輪機處于盤車狀態，沖洗所用蒸汽來自汽輪機旁路系統。熱態沖洗時,從換熱管冷凝下來的凝結水不能進入熱井，必須安裝臨時放水管路。由于空冷系統處于真空狀態，臨時放水管路必須浸入到廢水收集池的水面以下,以避免破壞系統真空,因而需配備一廢水收集池。熱態清洗開始之前，將廢水收集池充好水。在熱態清洗過程中，凝結水先排放到廢水收集池，再經管道溢流至雨水井。

在整個熱態沖洗過程中,要對每根配汽管及其所對應的每排換熱器進行多次間歇性沖洗(圖8)間歇性沖洗的目的是利用高溫蒸汽對管道熱脹冷縮作用時所產生的張力清除管道內壁上粘附的微小雜質。為了使每排換熱器都能得到充分的沖洗,在熱態沖洗前要對配汽管道實施臨時的分離阻擋。在每根配汽管的適當位置(選擇位置視各個施工場地的情況而定，原則是在達到隔離效果的同時盡可能使操作簡單，安裝和拆卸方便）。安置臨時擋板,使蒸汽可以單獨進入每一根配汽管，從而達到對每排換熱器沖洗的目的。在沖洗過程中依次對每一排換熱器進行沖洗，并對沖洗后的換熱器進行驗收。這樣可以使沖洗效果好并使沖洗效率高。

圖8膠球清洗裝置空冷塔熱態沖洗系統示意

另外，熱態沖洗在安全范圍內應盡可能釆用高溫高速的蒸汽進行，并保證整個沖洗階段每根配汽管內蒸汽的流量流速不小于相應機組正常運行時配汽管的額定流量和流速，目的是讓大流量高流速的高溫蒸汽通過空冷系統,使其沖刷能力大。此外’大量的蒸汽凝結后也會生成大量的凝結水，這些凝結水將運載著雜質排出系統，因此要使凝結水有一定的運載能力，蒸汽的流量流速就要根據具體情況做計算�？傊�,熱態沖洗的目的就是要在沖洗階段沖掉空冷系統內部所有雜質并能將其排放到系統外。當每一排凝汽器排放廢水中的固體懸浮物的含量小于10mg/L（該含量可以化學精處理裝置的要求指標為依據）時，停止熱態沖洗。

釆用本文所述方法對空冷凝汽器膠球清洗裝置進行徹底清洗，加之對鍋爐在吹管階段進行門的洗硅，可使機組蒸汽硅含量達標時間縮短為1個月。
