膠球清洗裝置全自動運行流程說明
2013/4/8 20:55:48 字體：
大 中 小 瀏覽
576膠球清洗裝置自動運行說明
一、PLC自動控制
膠球清洗裝置還可以實自動化運行，主要靠PLC模塊自動化控制，電動二次濾網在進水口配有差壓變送器。當電動二次濾網網面通流面積減少時，達到設計差壓值時，差壓變送器將信號傳送給PLC，PLC模塊指令啟動電動二次濾網傳動機構，同時打開電動排污閥進行排污。當差壓值恢復時，差壓變送器將信號傳送給PLC模塊，PLC模塊指令停止電動二次濾網旋轉，關閉電動排污閥。PLC同時配有時間實施計劃，膠球清洗投用可設置二級時間保護，時間設計范圍可以設置10-999小時自動投用一次。投用時間可設置為15-30分鐘，投用時間設置：PLC指令打開裝球室前置電動球閥，同時將信號傳送給膠球輸送泵，啟動膠球輸送泵。同時打開循環水進水管道上電動投球閥，當正常運行后PLC指令打開裝球室出口電動球閥，循環水管道回水管道上裝有收球閥，PLC設置時間清洗為15-30分鐘后。PLC指令關閉裝球室的電動閥門，PLC再指令關閉電動投球閥門，再指令關閉收球電動閥門、其次PLC指令停止膠球泵運行，根據PLC設置每隔10-999小時再進行下一次清洗工作，這樣保證了膠球清洗裝置的安全運行。
二、膠球清洗自動裝置主要配件

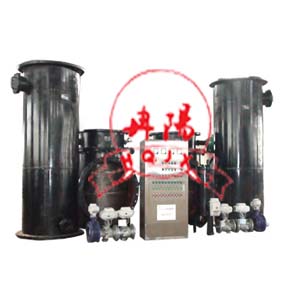

1、電動二次濾網 2、電動收球網 3、電動裝球室 4、電動球閥 5、電動分匯器 6、電控柜 7、膠球及相關管線組成。如圖所示：全自動膠球清洗裝置
