膠球清洗裝置的組成
2013/7/2 21:59:40 字體：
大 中 小 瀏覽
629一、膠球清洗裝置的組成：
膠球清洗系統由電動強排污反沖洗二次濾網、電動?xùn)虐蹇资涨蚓W(wǎng)、裝球室、膠球泵、分匯器、閥門、管路和電器控制裝置構成。（詳見附圖一）
1、電動強排污反沖洗二次濾網：二次濾網是冷卻水凈化裝置的主要設備之一，過濾精度為φ5mm--φ7.5mm。無論電廠采用開式循環還是閉式循環，二次濾網對濾除水中樹葉、塑料薄膜等雜物，防止雜物進入凝汽器，保障膠球清洗裝置的收球率和凝汽器正常工作,起到了關鍵作用。
2、電動?xùn)艡诳装迨绞涨蚓W(wǎng)：收球網是膠球清洗系統中的關鍵設備，它安裝于凝汽器出水管段上，它的作用是把膠球從冷卻水中分離出來，且必須具備不漏球、不卡球的性能，球被回收后由引出管從收球網引出打回裝球室。我廠生產的電動?xùn)艡诳装迨涨蚓W(wǎng)和孔板漏斗式收球網是國內新型產品是替代柵欄式收球網的更新?lián)Q代產品，收球網板是沖孔板制成，表面光滑、平整，水阻小，最新研制的防渦流擋板裝置和導流裝置，網板的轉動定位是由電動執行機構來完成，這樣徹底解決了老式收球網的卡球、漏球、跑球、切球等常見弊端。
由于此系統中二次濾網和收球網均為當前兩種形式。所以整個膠球清洗系統具備了設計新穎、結構合理、操作方便、系統收球率高（≥96%）等特點。

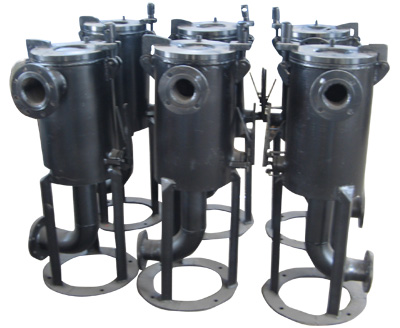

3、裝球室：裝球室是膠球清洗裝置中用于放球、取球、存儲和觀察膠球循環情況的裝置。
4、膠球泵：它是膠球清洗裝置系統中使用膠球進行不斷循環的動力設備。
